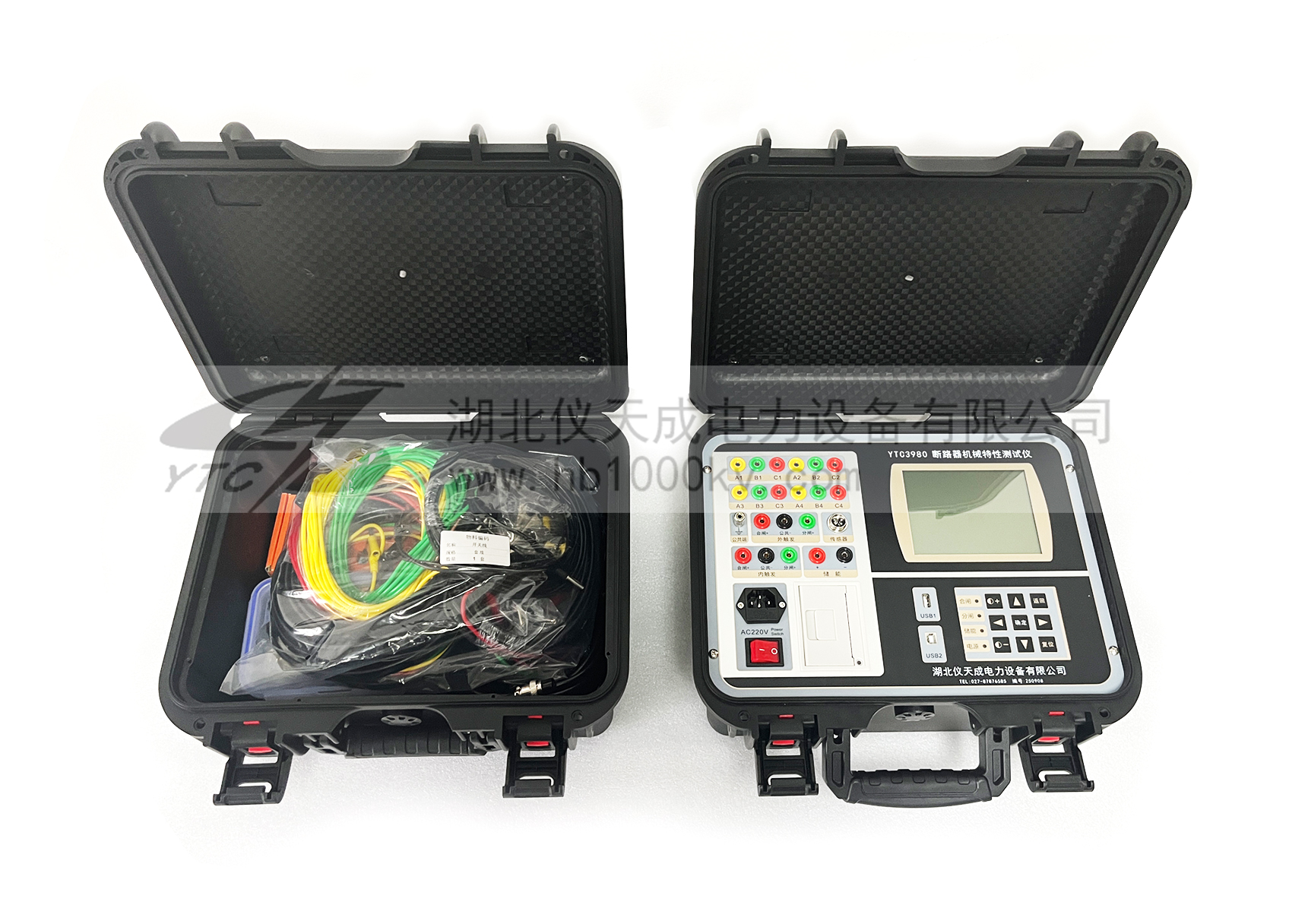

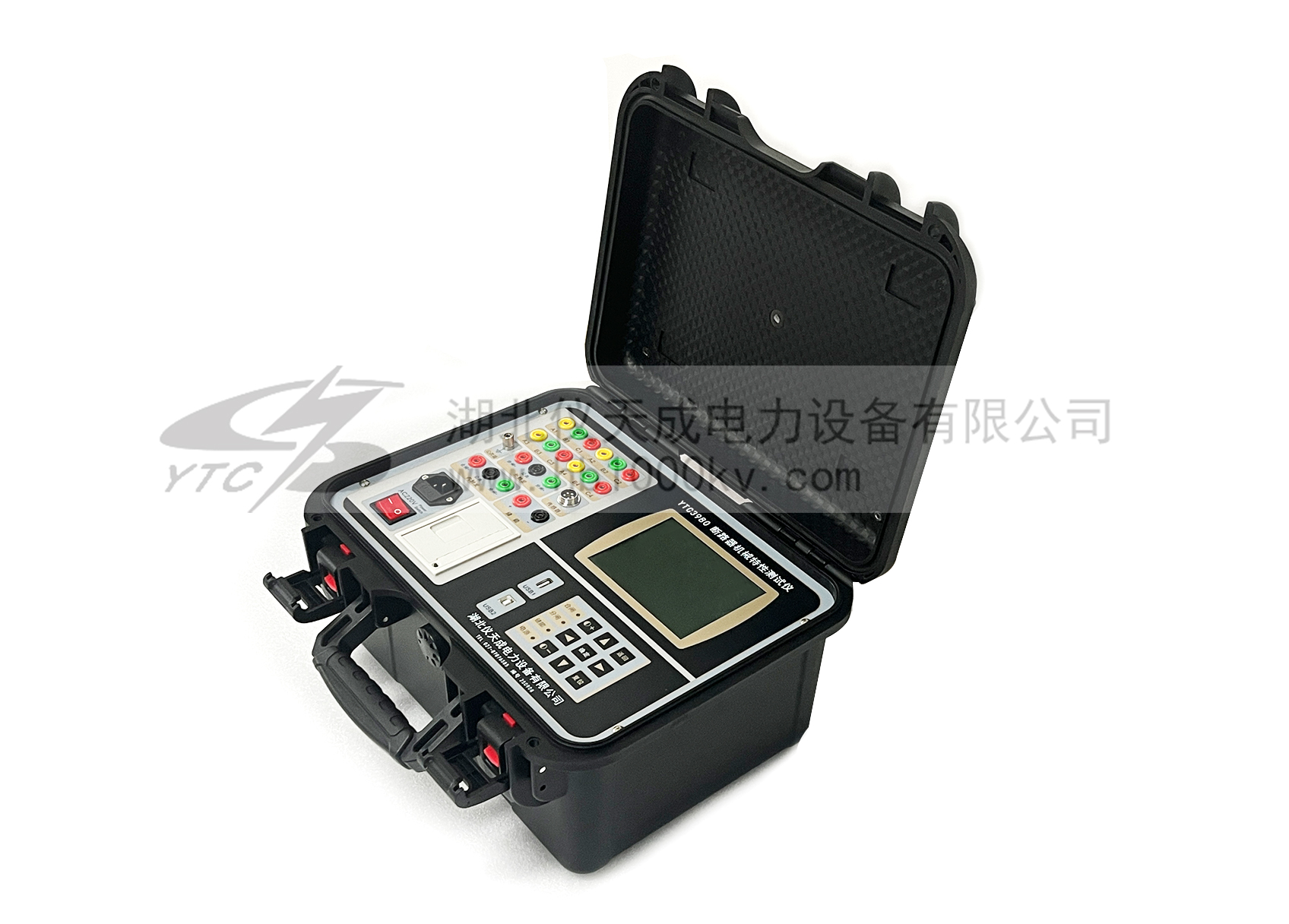

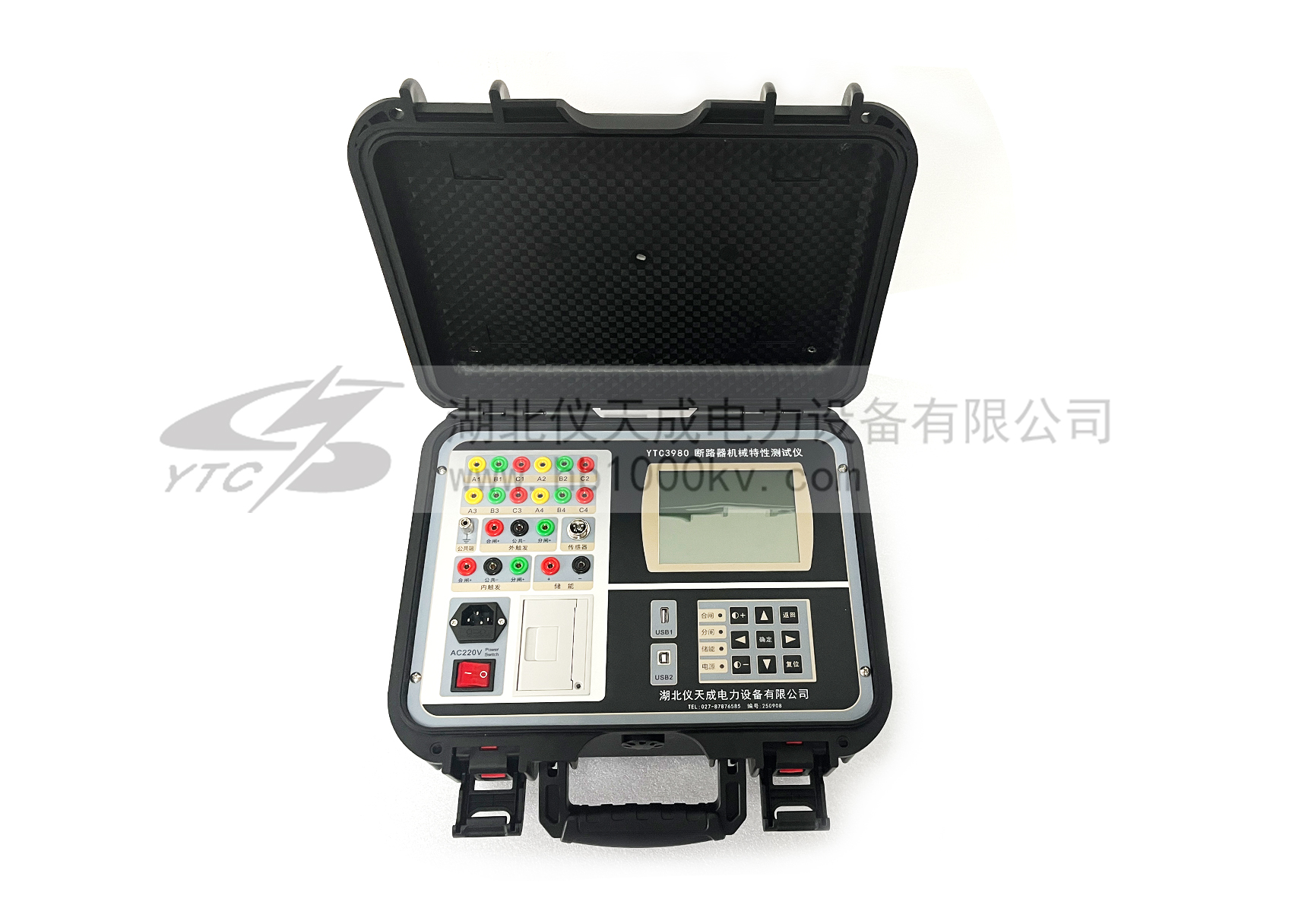

YTC3980斷路器動特性測試儀

YTC3980斷路器動特性測試儀采用液晶大屏幕顯示，測試結果可直接打印。
該斷路器動特性分析儀具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC3980斷路器動特性測試儀采用液晶大屏幕顯示，測試結果可直接打印，該斷路器動特性分析儀具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。

產品特征：

一、性能
1.時    間：12個斷口的固有分、合閘時間，同相同期、相間同期。
2.重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
3.彈    跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。
4.速    度：剛分、剛合速度，最大速度，時間－行程特性曲線。
5.行    程：總行程，開距，超行程，過沖行程，反彈幅值。
6.電    流：分、合閘線圈的分、合閘電流值、電流波形圖。
7.動作電壓：機內提供DC0～300V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

二、特點
1.適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
2.超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。

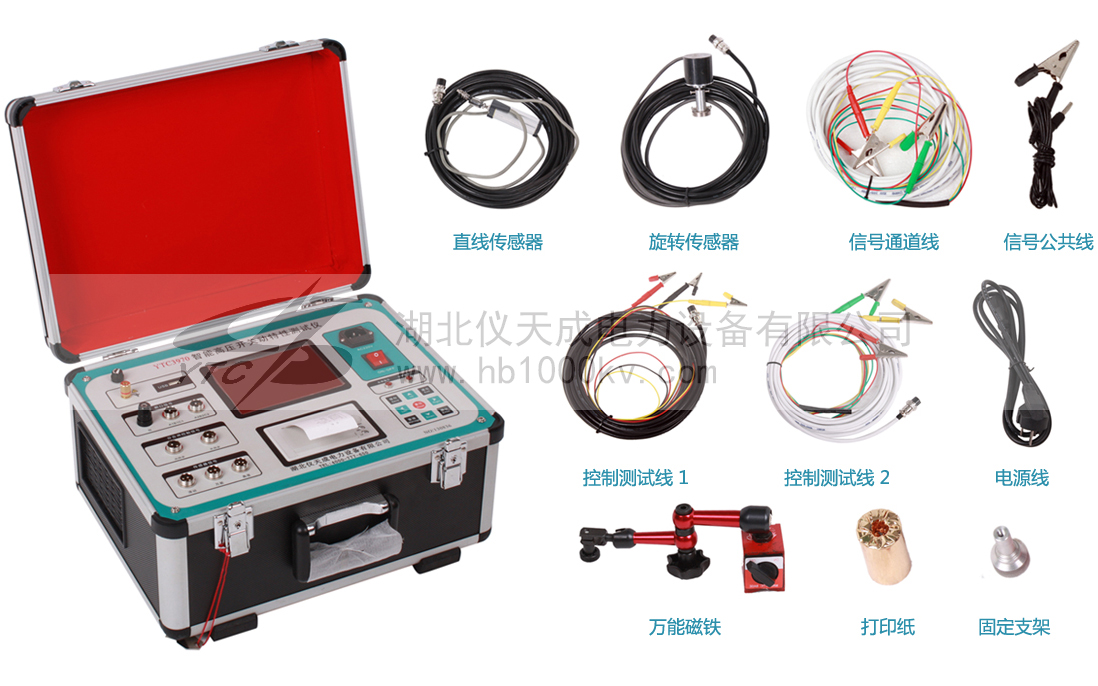

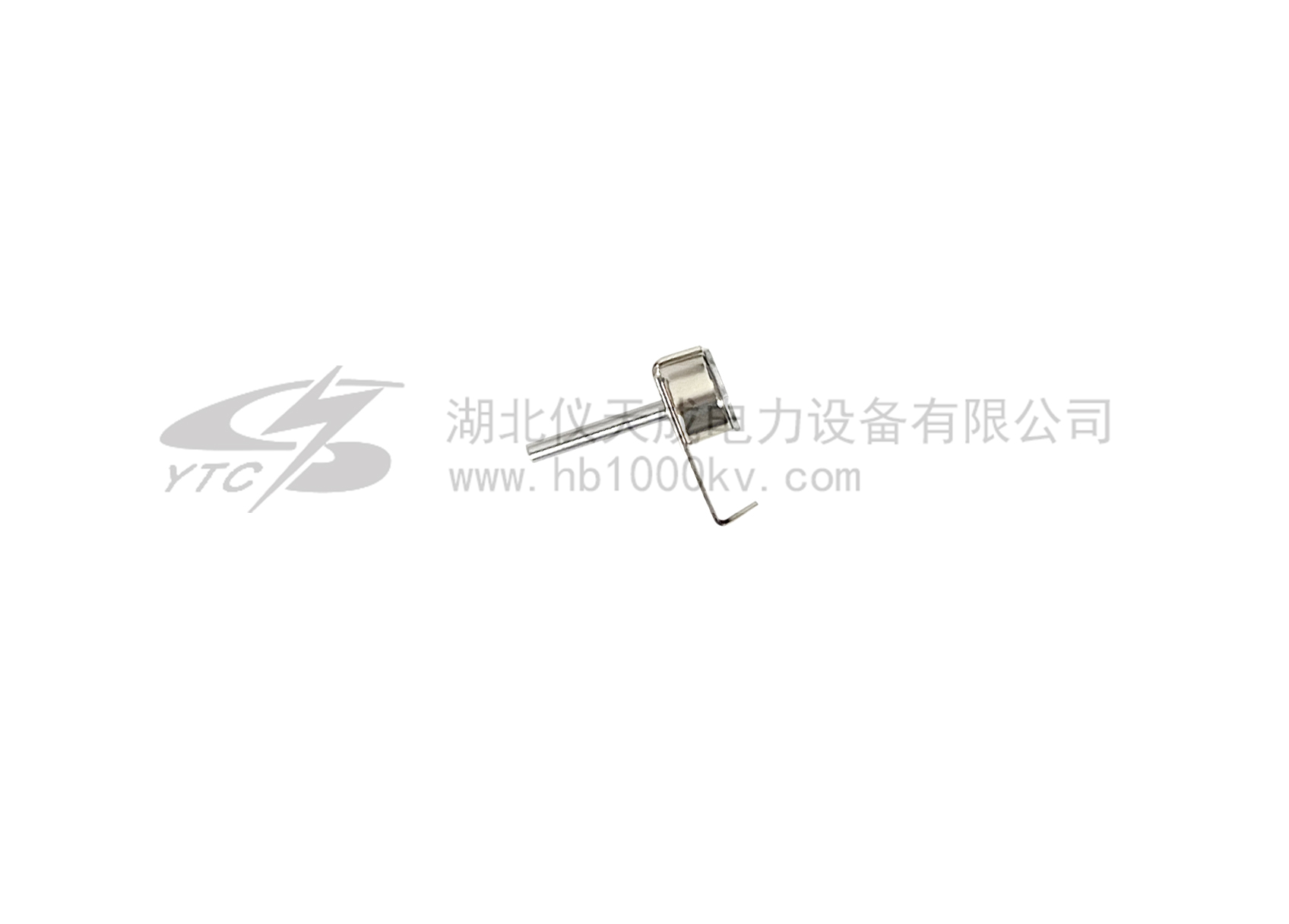

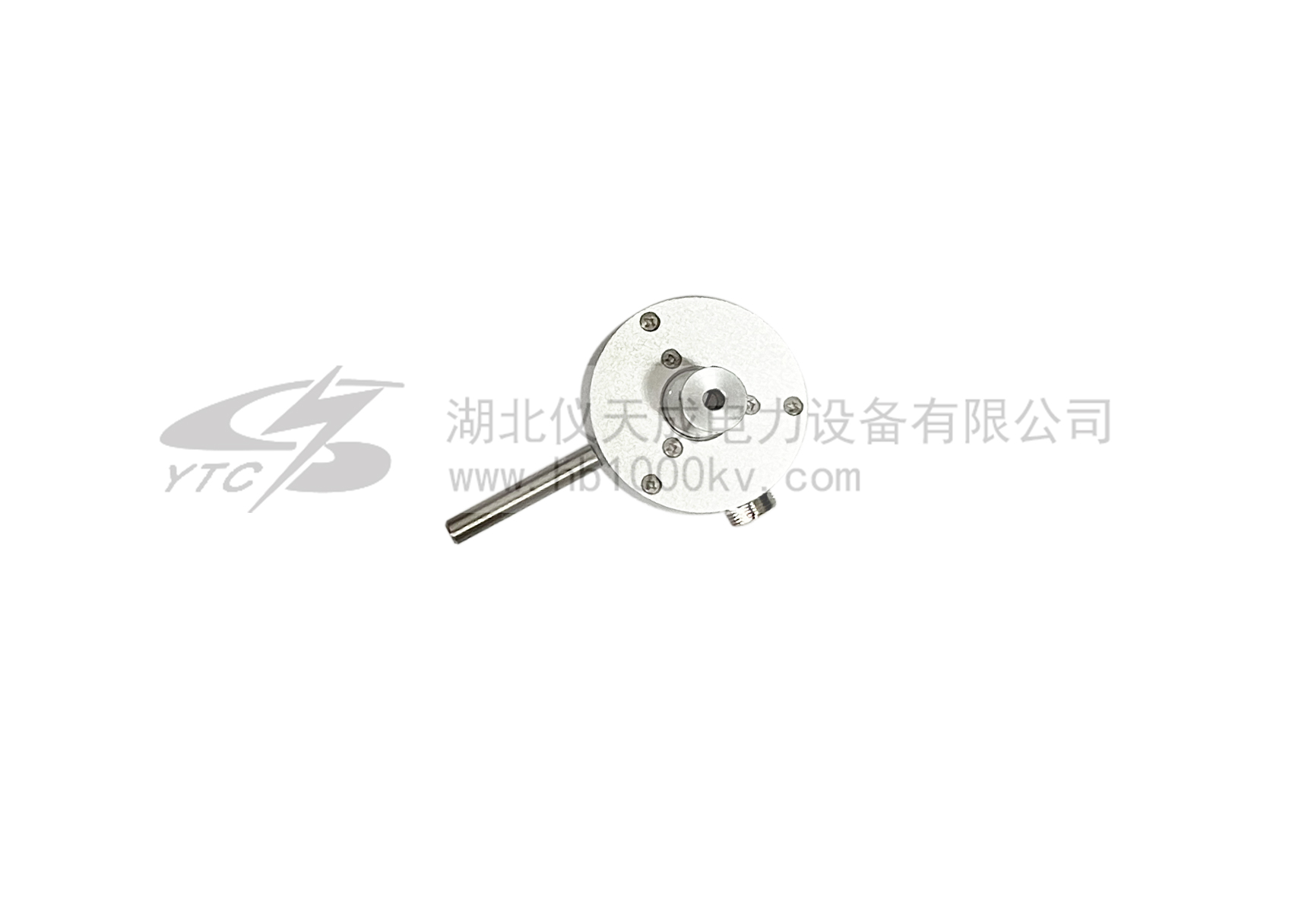

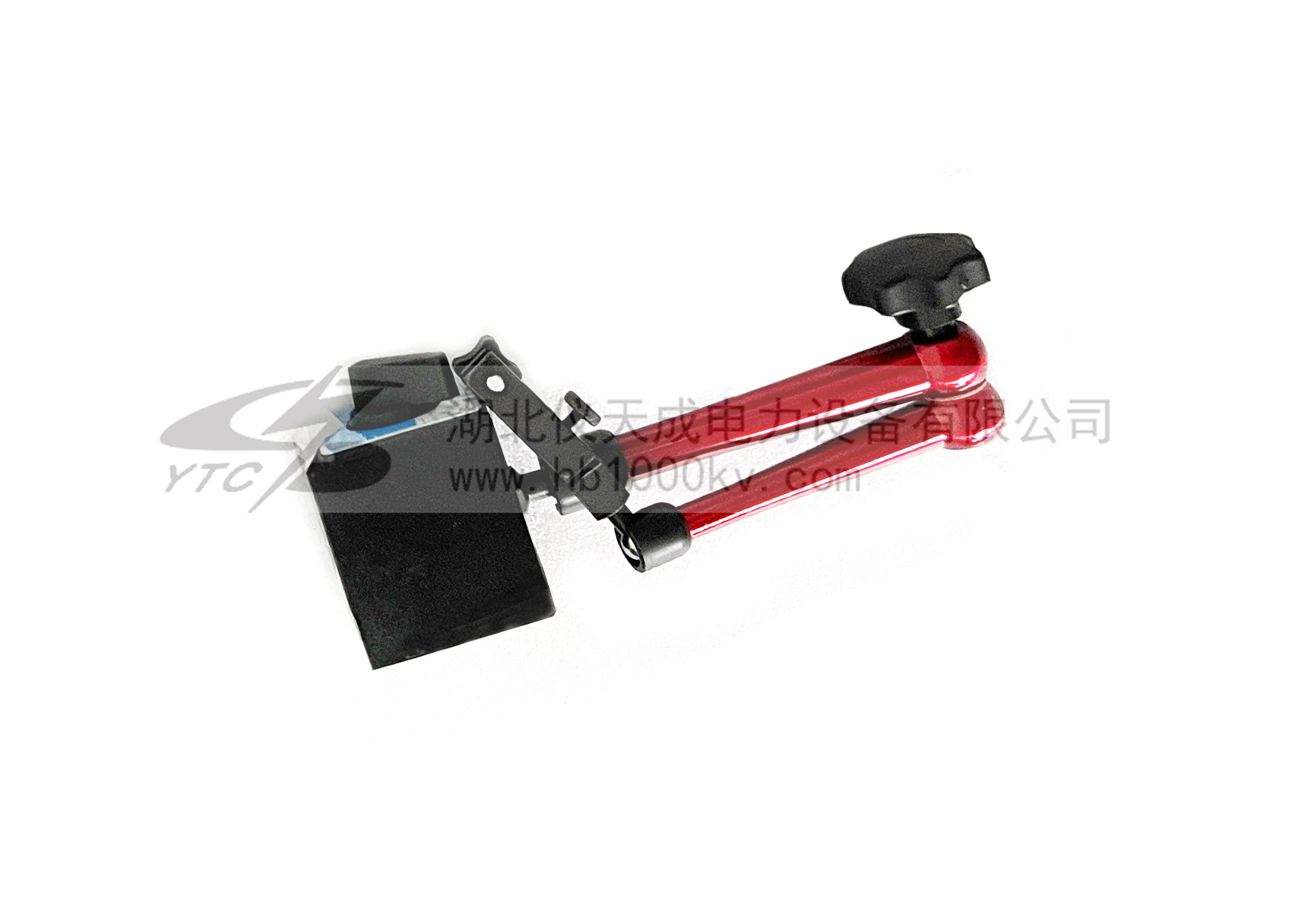

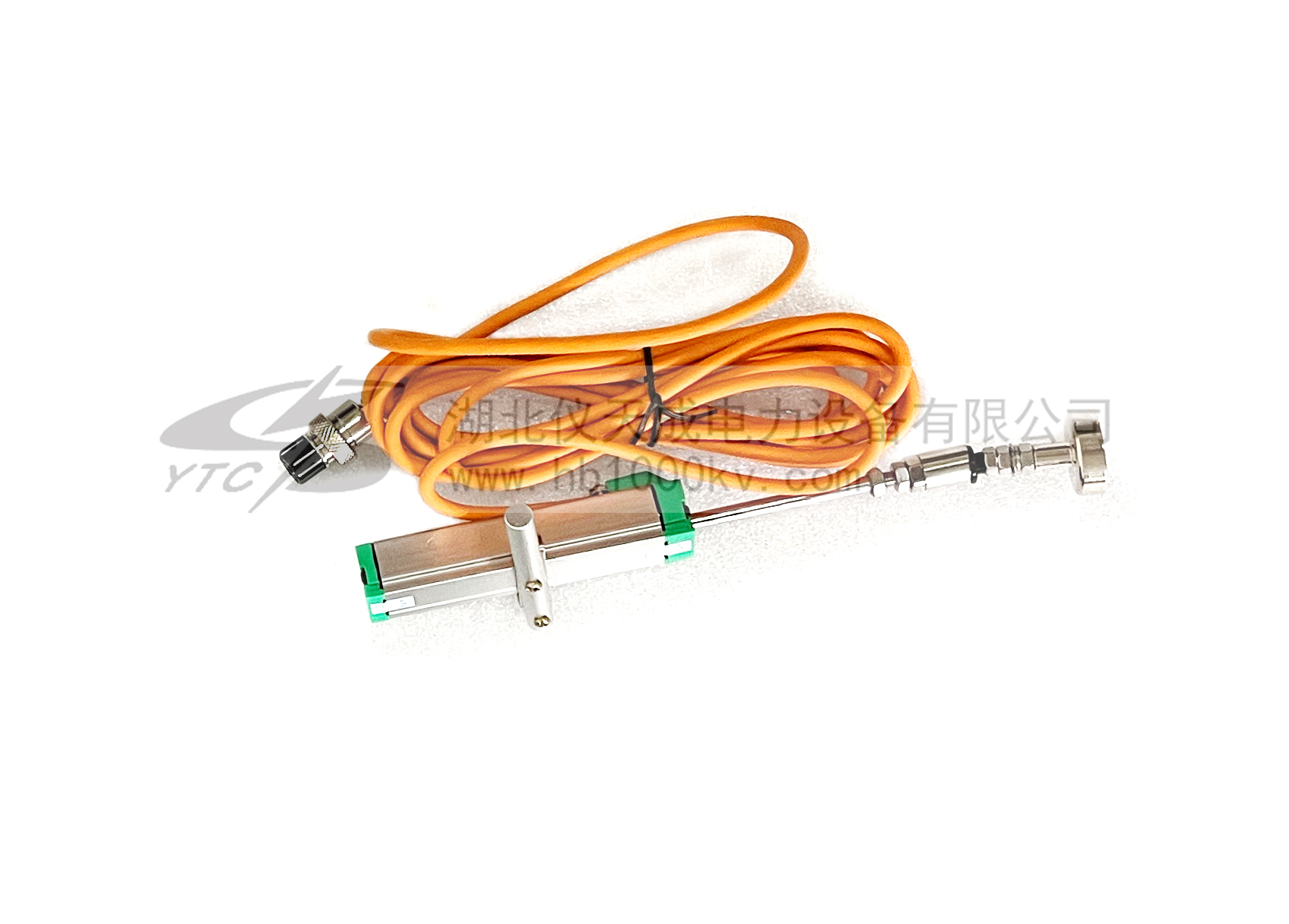

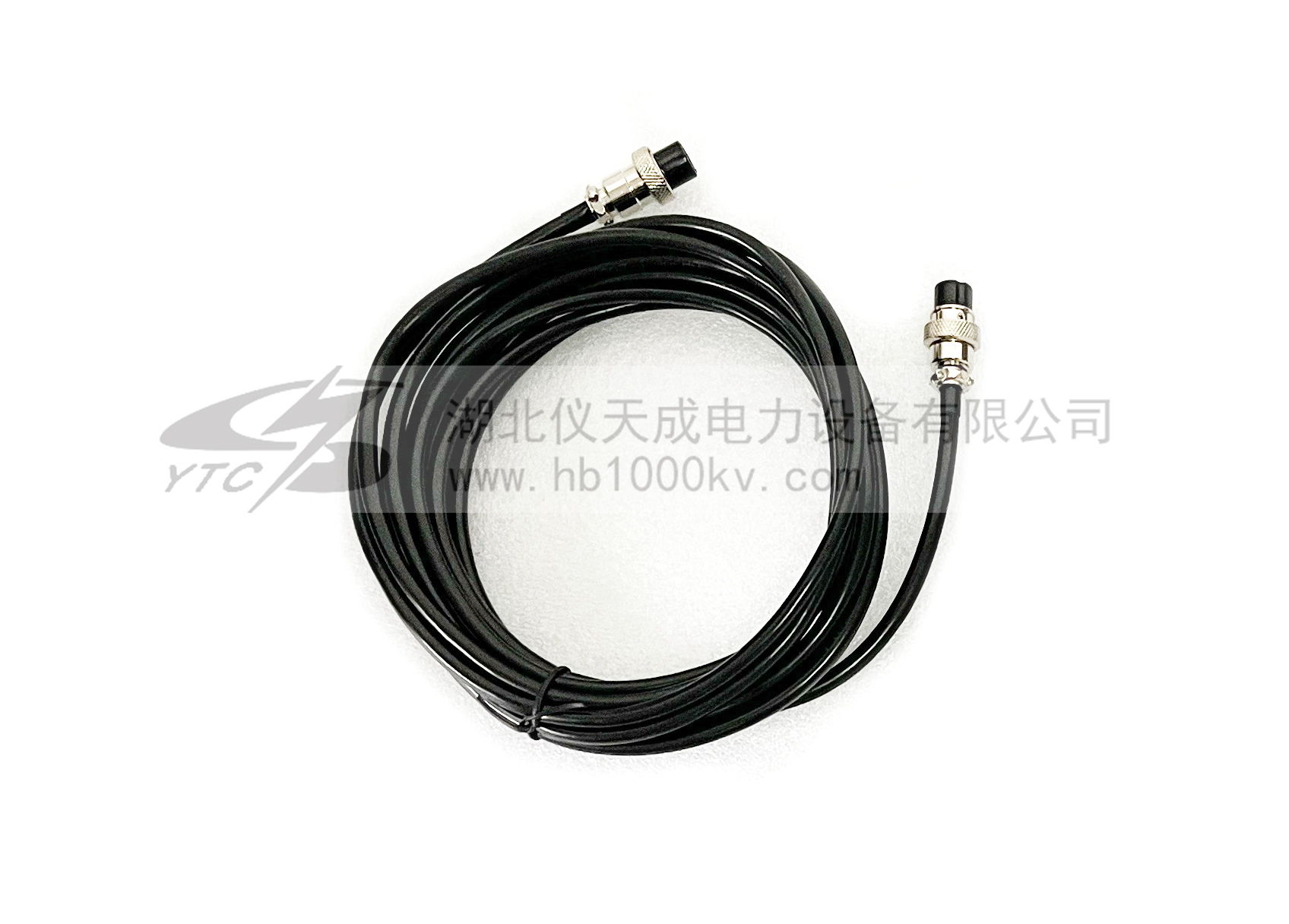

3.通用測速傳感器(選配)，直線行程速度傳感器，旋轉測速傳感器，安裝極為方便、簡捷。
4.開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
5.主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
6.主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
7.中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。
8.儀器可配有數據分析管理軟件，可與PC機聯機操作，試驗結果可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。（可選配）

產品別稱：斷路器測試儀、高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性分析儀、斷路器機械特性測試儀、高壓開關動特性測試儀。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

使用環境	輸入電源：220V±10% 50Hz±10%
	大氣壓力：86～106kpa
	溫度：－10～40℃
	濕度：≦80%RH
安全性能	絕緣電阻：＞2MΩ
	介電強度：電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧
基本參數	時間	量程：20000.0ms
		最小分辯率：0.01ms
		誤差： ① 200 ms檔位 0.01ms±2個字 ② 2000 ms檔位 0.1ms±2個字 ③ 20000 ms檔位 1ms±2個字
	速度	量程：20.00m/s
		分辯率：0.01m/s
		誤差： ① 0-2m/s以內 ±0.1m/s±1個字 ② 2m/s以上 ±0.2m/s±1個字
	行程		量程		分辯率	誤差
		真空斷路器	50.0mm		0.1mm	0.1±1個字
		SF6斷路器	300.0mm		1mm
		少油斷路器	600.0mm
	電流			量程：20.00A 分辯率：0.01A
	輸出電源			DC0～300V數字可調/20A（瞬時工作），分辨率1V
	外形尺寸			360mm(L)×280mm(W)×300mm(H)
	重　　量			9kg
