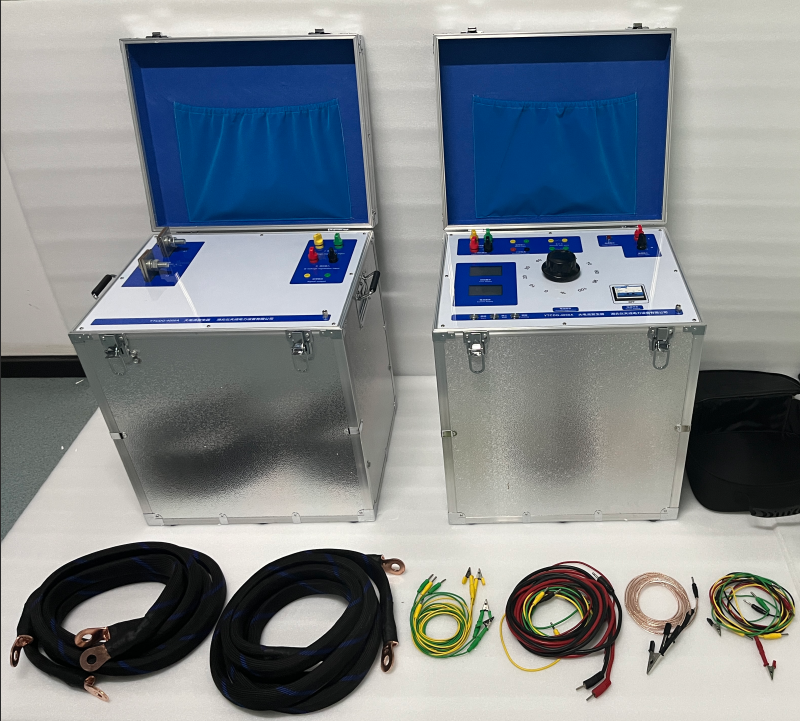

儀天成YTCDG-4000A大電流發生器（簡稱升流器），我公司自行研制開發的測試設備。
一、工作原理
YTCDG-4000A 大電流發生器測量線路包括一路電流測量回路和一路電流測量回路。（可按要求增加電壓測試）可擴展伏安特性功能。電流測量回路包括微電流零阻抗CT、程控放大電路和采樣電路。電壓測量回路包括PT隔離信號采集電路，程控放大電路和采樣電路。由16位單片機運用計算機數字化實時采集方法，通過測量電壓信號幅值，根據電壓比例關系，可推算出高壓測電壓值，通過測量電壓信號幅值與設定電壓值進行比較實現自動計時的功能，根據電流比例關系，可計算出設備輸出的電流大小，通過測量電流／電壓信號幅值與設定值進行比較實現過流保護的功能。
二、主要功能
◆可瞬時輸出0～4000A電流
◆計時器停止計時電流斷開
◆可同步測試設備的動作時間
◆常開、常閉接點自動識別
◆可同時串接若干只校驗，提高工作效率
性能特點，
◆采用美觀大方的PVC面板
◆直接顯示一次電流、二次電流的測試值，便于試驗觀察及記錄。
◆測量精度高 0.5級
◆功率大、體積小、帶負載能力強
◆體積小、重量輕，體積只有同類產品的30%～70%，攜帶十分方便。
操作方面
（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。
（2）測試過程中，如有打火，以及開機時無任何顯示等異常現象，應立即關閉電源并重新檢查接線。
（3）在實際接線時，電流輸出端子應形成回路,不然儀器將不會輸出電流。
（4）本升流器帶隨機輸出導線;輸出外接銅導線按10A/mm2選擇。(標配為二根1米測試線)
（5）該設備容量按照短時間設計。
三、技術特征
1.名稱和分類
（1）名稱：YTCDG-4000A 大電流發生器。
（2）環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。
（3）輸入 交流50Hz ， 220V。
（4）輸出單相0—4000A 交流大電流；電流可平滑平穩連續可調，精度高于0.5級；
輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小于0.3%。
（5）輸出電流方式：真有效值連續可調；
（6）輸出波形：標準正弦波 ；
（7）輸出開口電壓：5V.
（8）電流精度 ：各電流均可平滑平穩連續可調，精度高于0.5級.電流電壓表顯示為真有效數值，精度高、穩定度高；
（9）電流穩定度：0.2%；
（10）電流波形失真：THD 1% ；
（11）保護設置：過流、過壓；
（12）可測被測元件的電流動作時間，并可同步記錄鎖定動作時間。常開、常閉觸點自動判別。
（13）測時范圍：0. 01S---99999.999S，精度：0.01S
（14）功率：20KVA
2.性能特點
◆電壓電流六位半液晶顯示，顯示精度更高，實驗結果更準確 (國內唯一)
◆128*64點陣液晶顯示，顯示數據更直觀，讀數更快捷（國內唯一）
◆儀表顯示鎖定功能，特別針對于互感器變比實驗時能夠更準確更快捷的讀數（國內唯一）
◆極性測量，互感器極性自動測量，無需單獨實驗（國內唯一）
◆計時儀0.01S-99999.999S液晶顯示（國內唯一）
◆新增自鎖功能（國內唯一）
◆變比自動檢測功能
◆新增內部停表功能
◆采用美觀大方的PVC面板，使面板更耐臟耐磨
◆測量精度高 0.5級
◆功率大、體積小、帶負載能力強
◆體積小、重量輕，體積只有同類產品的30%～70%，攜帶十分方便。
儀天成YTCDG-4000A 大電流發生器，它集國內外同類產品的優點于一身，采用數控技術，抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗；用于一次母線保護及各種電流互感器的變比等測試項目，被廣泛用于電力、鐵路、石化、冶金和礦山等企業的科研、生產和電氣試驗現場。
湖北儀天成電力設備有限公司
2026年6月17日
