一、儀器組成及核心特性
本儀器主要由發射機、路由接收機、絕緣接收機(A字架)三部分組成,各組件功能明確、協同高效,具體如下:

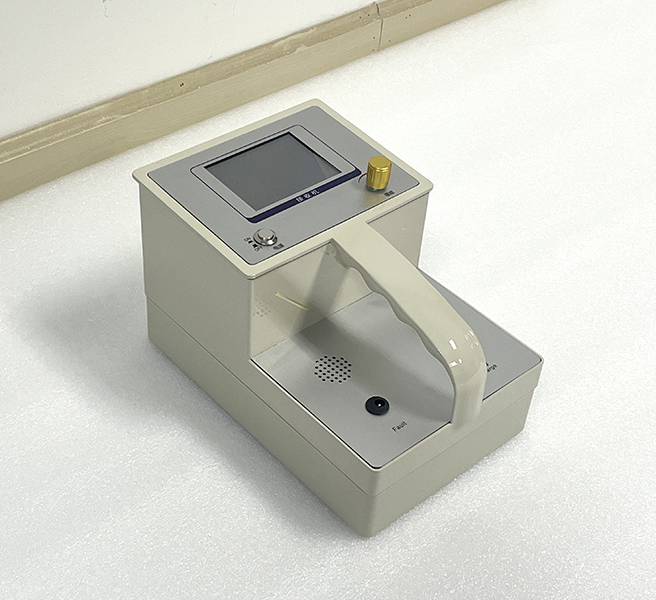

1. 發射機:可自動檢測地下電纜對地阻抗,精準向被測地下電纜發送測試信號,為故障探測提供穩定、可靠的信號源支撐;
2. 路由接收機:可在地下電纜周邊區域接收測試信號,精準探測地下電纜的路由走向及埋深,為故障定位提供基礎依據;
3. 絕緣接收機(A字架):專注于探測地下電纜的對地絕緣故障,快速捕捉絕緣異常點位,提升故障排查針對性。
本儀器核心采用微電腦中央處理器及專用集成電路設計,具備接收靈敏度高、靜態漂移小、抗干擾能力強、工作穩定、測量準確度高的顯著優勢。設備結構堅固耐用,有效降低設備返修率;配備大容量供電電池,續航能力強勁,可滿足長時間戶外作業需求。其中,A字架與電子線路板采用一體化集成設計,相較于行業內傳統分體式設計,不僅省去連線繁瑣步驟,更有效降低設備故障發生率,提升操作便捷性與設備穩定性。
二、技術指標
1. 探測距離:< 40Km;2. 探測深度:≤ 3m;
3. 路由誤差:< 8cm;4. 定位誤差:< 5cm;
5. 感應故障點距離:≤ 30m;6. 定位范圍:≤ 5MΩ;
7. 沖擊電壓:< 10KV;8. 數據采樣頻率:100MHz。
從精準定位故障點到高效排查線路隱患,從簡化操作流程到降低運維成本,路燈地埋電纜故障定位儀以全數字化技術為核心,適配各類地下路燈電纜的故障檢測場景,完美解決了傳統檢測方式的痛點難點。它不僅是運維人員手中的“得力助手”,更能為城市照明系統的穩定運行保駕護航,助力實現路燈運維的高效化、精細化、低成本化。選擇這款優選儀器,讓地下路燈電纜故障檢測更省心、更高效,守護每一寸城市夜間光亮。
湖北儀天成電力設備有限公司
2026年5月18日
